Pluggable Terminal Blocks
BlockMaster Electronics offers male and female connectors that have a variety of centerlines. We have standard & vertical plugs, dual level headers, ejector headers, and standard & pin strip headers.
BlockMaster P/N | Image | Data Sheet | Type | Poles Min | Poles Max | Voltage | Current | Pitch (mm) |
---|---|---|---|---|---|---|---|---|

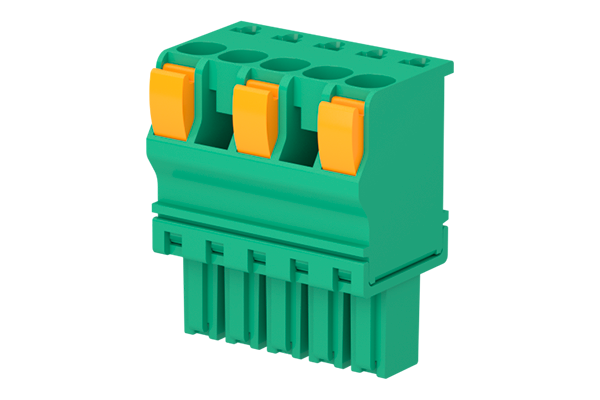

CBFXX0R7 | ![]() | Data Sheet | Plug | 2 | 13 | 300V | 9A | 7.62 |
CBFXX0R8 | ![]() | Data Sheet | Plug | 2 | 25 | 300V | 9A | 3.5 |
CBFXX0R9 | ![]() | Data Sheet | Plug | 2 | 13 | 300V | 9A | 7 |

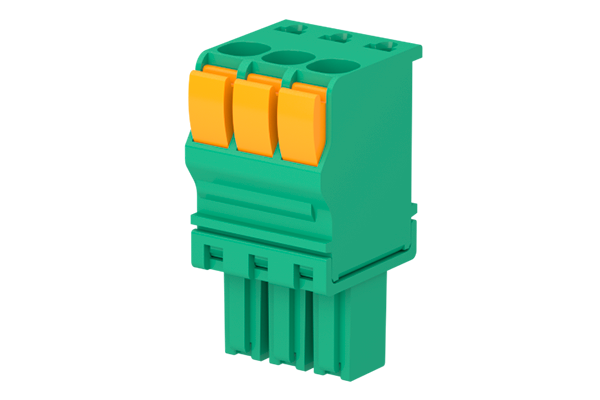

CBFXX0RT | ![]() | Data Sheet | Plug | 2 | 25 | 300V | 9A | 3.81 |

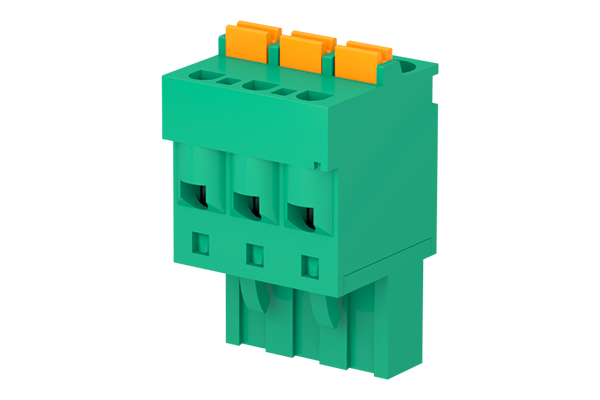

CCFXX001 | ![]() | Data Sheet | Plug | 2 | 18 | 300V | 12A | 5 |
CCFXX002 | ![]() | Data Sheet | Plug | 3 | 9 | 600V | 12A | 10 |
CCFXX005 | ![]() | Data Sheet | Plug | 2 | 22 | 300V | 12A | 5.08 |

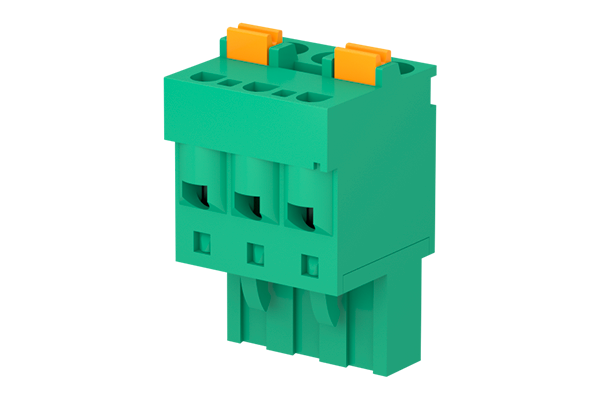

CCFXX006 | ![]() | Data Sheet | Plug | 2 | 5 | 600V | 12A | 10.16 |
CCFXX0V1 | ![]() | Data Sheet | Plug | 2 | 8 | 300V | 12A | 5 |

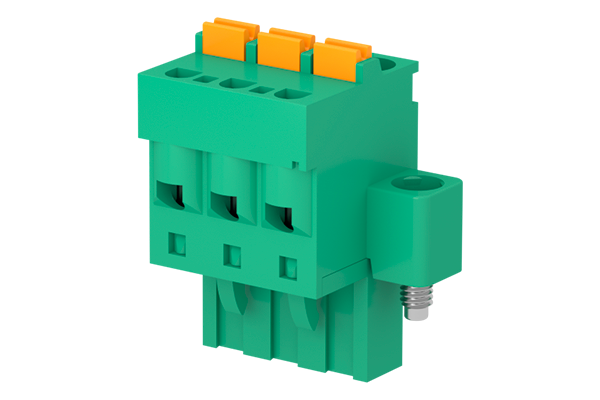

CCFXX0V5 | ![]() | Data Sheet | Plug | 2 | 20 | 300V | 12A | 5.08 |

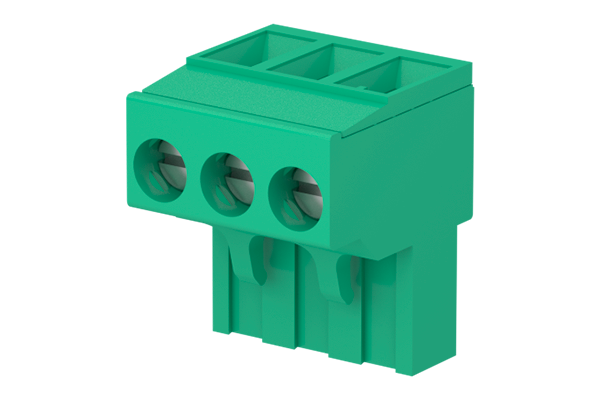

CIFXX001 | ![]() | Data Sheet | Plug | 2 | 25 | 300V | 16A | 5 |

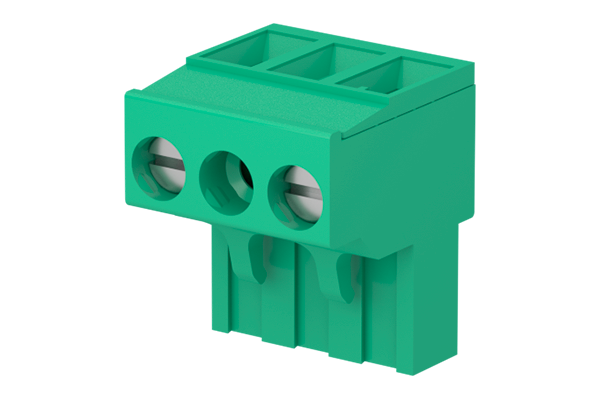

CIFXX002 | ![]() | Data Sheet | Plug | 2 | 13 | 1000V | 16A | 10 |

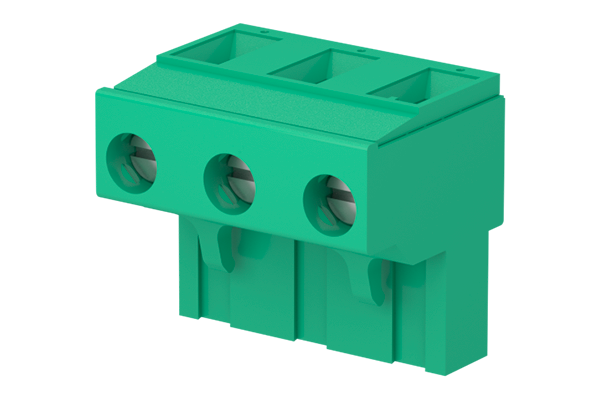

CIFXX003 | ![]() | Data Sheet | Plug | 2 | 12 | 600V | 16A | 7.5 |
CIFXX005 | ![]() | Data Sheet | Plug | 2 | 25 | 300V | 16A | 5.08 |
CIFXX006 | ![]() | Data Sheet | Plug | 2 | 13 | 1000V | 16A | 10.16 |

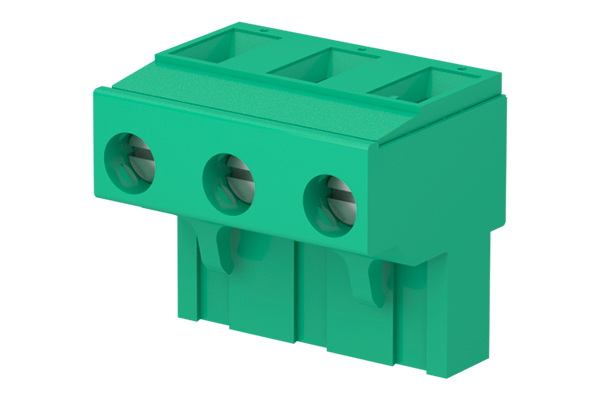

CIFXX007 | ![]() | Data Sheet | Plug | 2 | 12 | 600V | 16A | 7.62 |

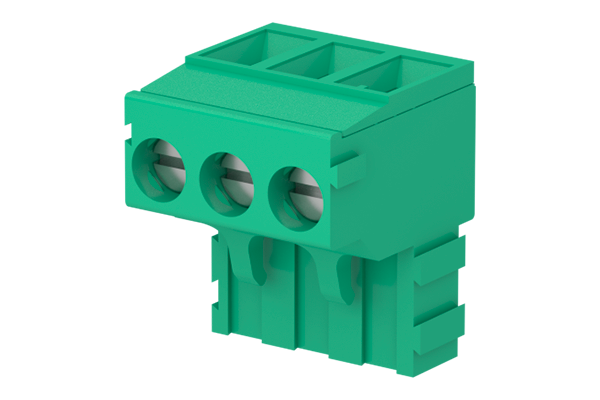

CIFXX0M1 | ![]() | Data Sheet | Plug | 2 | 25 | 300V | 16A | 5 |

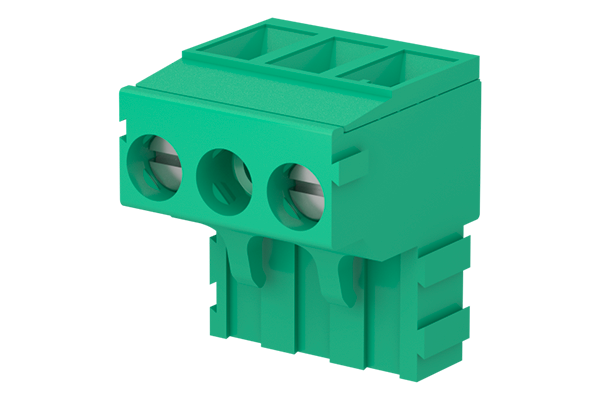

CIFXX0M2 | ![]() | Data Sheet | Plug | 1 | 13 | 1000V | 15A | 10 |
CIFXX0M5 | ![]() | Data Sheet | Plug | 2 | 25 | 300V | 16A | 5.08 |
CIFXX0M6 | ![]() | Data Sheet | Plug | 1 | 13 | 1000V | 15A | 10.16 |

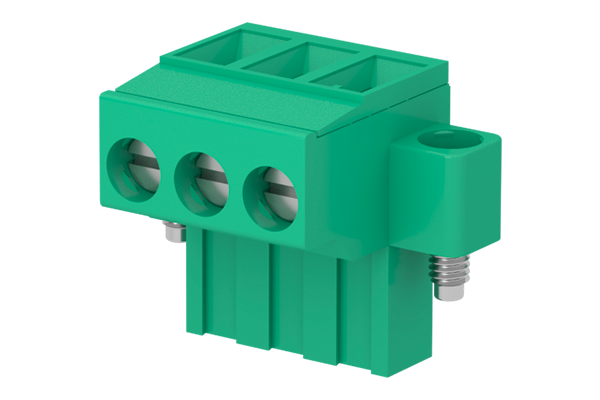

CIFXX0V1 | ![]() | Data Sheet | Plug | 2 | 24 | 300V | 16A | 5 |

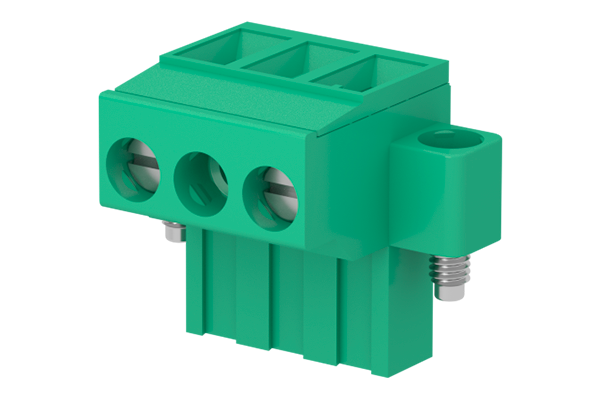

CIFXX0V2 | ![]() | Data Sheet | Plug | 2 | 12 | 1000V | 16A | 10 |
CIFXX0V5 | ![]() | Data Sheet | Plug | 2 | 24 | 300V | 16A | 5.08 |
CIFXX0V6 | ![]() | Data Sheet | Plug | 2 | 12 | 1000V | 16A | 10.16 |

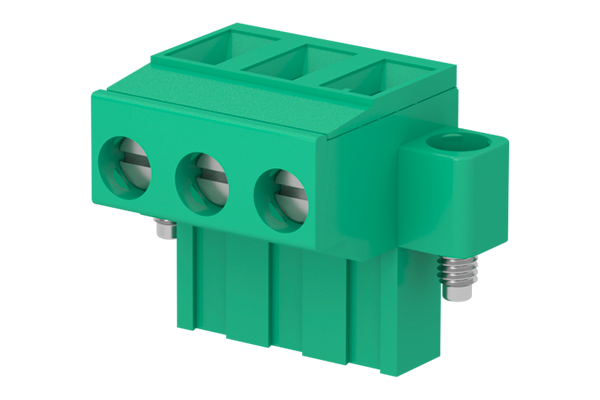

CIFXX0V7 | ![]() | Data Sheet | Plug | 2 | 12 | 600V | 16A | 7.62 |
CIMXX0A1 | ![]() | Data Sheet | Header | 2 | 25 | 300V | 16A | 5 |
CIMXX0A2 | ![]() | Data Sheet | Header | 2 | 13 | 1000V | 16A | 10 |

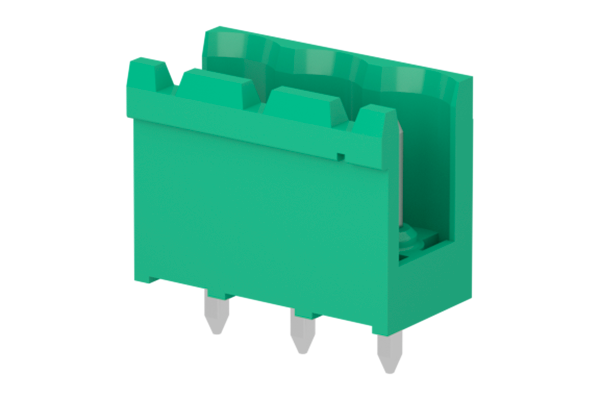

CIMXX0A3 | ![]() | Data Sheet | Header | 2 | 12 | 600V | 16A | 7.5 |

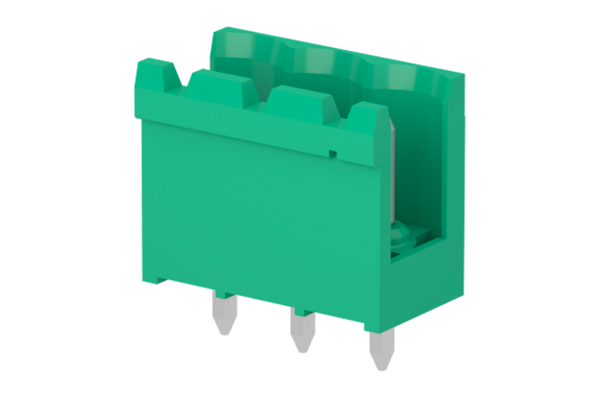

CIMXX0A5 | ![]() | Data Sheet | Header | 2 | 25 | 300V | 16A | 5.08 |

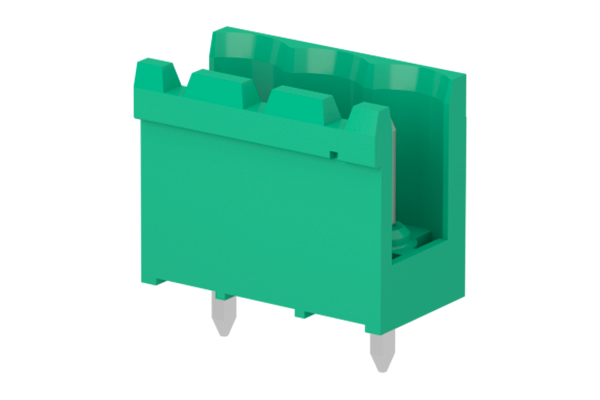

CIMXX0A6 | ![]() | Data Sheet | Header | 2 | 13 | 1000V | 16A | 10.16 |
CIMXX0A7 | ![]() | Data Sheet | Header | 2 | 12 | 600V | 16A | 7.62 |

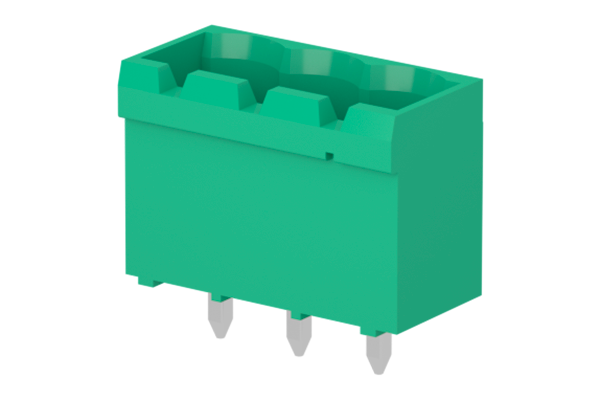

CIMXX0P1 | ![]() | Data Sheet | Header | 2 | 25 | 300V | 16A | 5 |

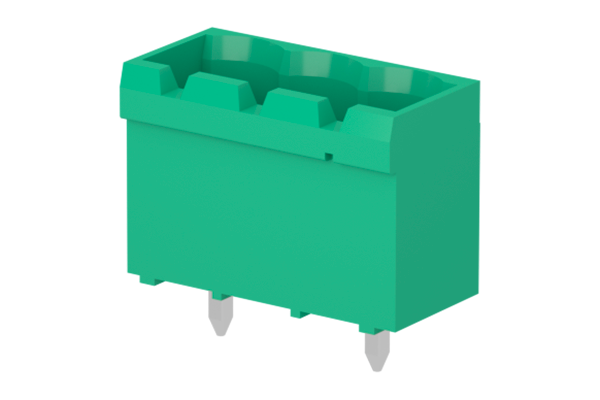

CIMXX0P2 | ![]() | Data Sheet | Header | 2 | 13 | 1000V | 16A | 10 |
CIMXX0P3 | ![]() | Data Sheet | Header | 2 | 12 | 600V | 16A | 7.5 |
CIMXX0P5 | ![]() | Data Sheet | Header | 2 | 25 | 300V | 16A | 5.08 |
CIMXX0P6 | ![]() | Data Sheet | Header | 2 | 13 | 1000V | 16A | 10.16 |

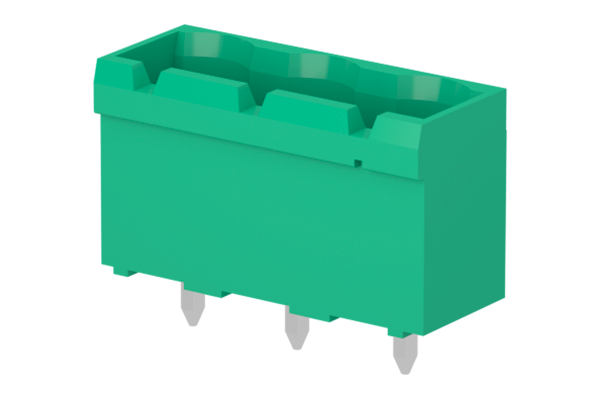

CIMXX0P7 | ![]() | Data Sheet | Header | 2 | 12 | 600V | 16A | 7.62 |

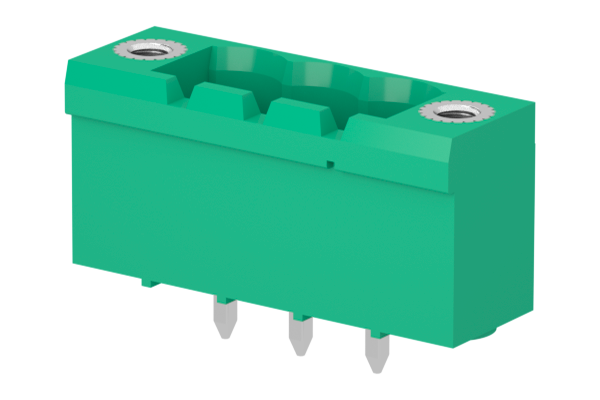

CIMXX0V1 | ![]() | Data Sheet | Header | 2 | 23 | 300V | 16A | 5 |
CIMXX0V2 | ![]() | Data Sheet | Header | 2 | 12 | 1000V | 16A | 10 |
CIMXX0V5 | ![]() | Data Sheet | Header | 2 | 24 | 300V | 16A | 5.08 |

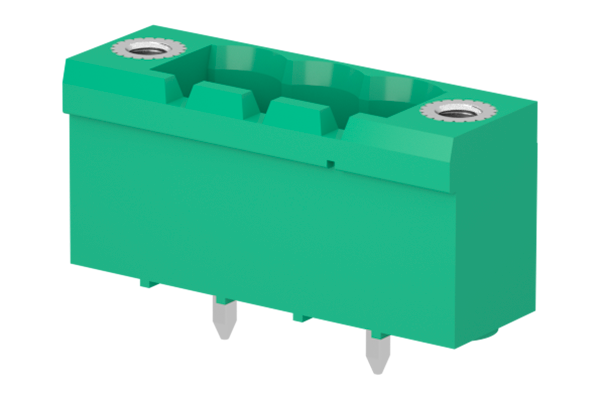

CIMXX0V6 | ![]() | Data Sheet | Header | 2 | 12 | 1000V | 16A | 10.16 |

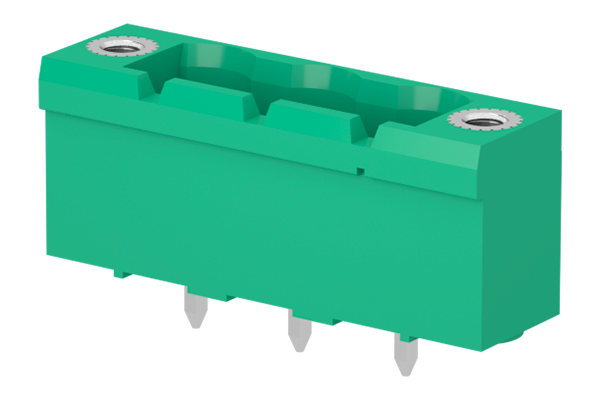

CIMXX0V7 | ![]() | Data Sheet | Header | 2 | 12 | 600V | 16A | 7.62 |
CIMXX5M1 | ![]() | Data Sheet | Header | 2 | 25 | 300V | 16A | 5 |

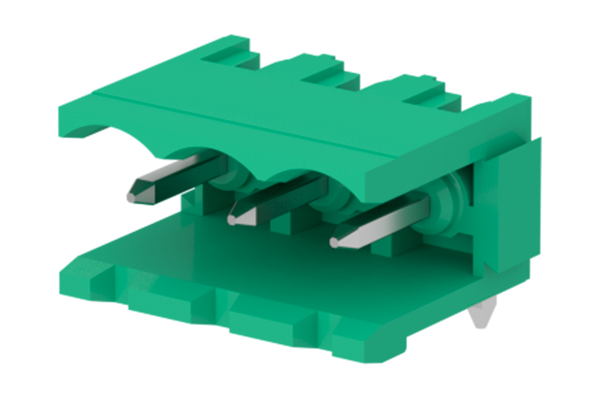

CIMXX5M5 | ![]() | Data Sheet | Header | 2 | 25 | 300V | 16A | 5.08 |
CIMXX9A1 | ![]() | Data Sheet | Header | 2 | 25 | 300V | 16A | 5 |

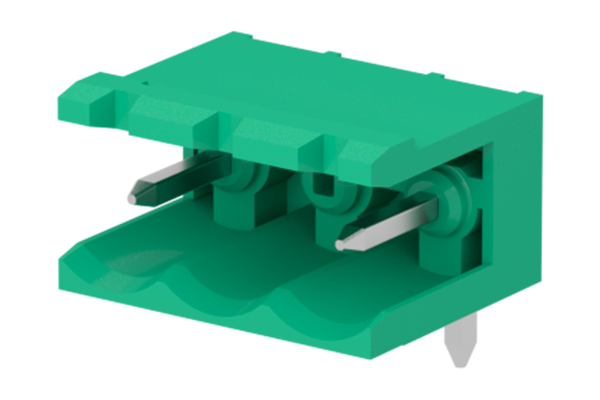

CIMXX9A2 | ![]() | Data Sheet | Header | 2 | 13 | 1000V | 16A | 10 |
CIMXX9A3 | ![]() | Data Sheet | Header | 2 | 12 | 600V | 16A | 7.5 |

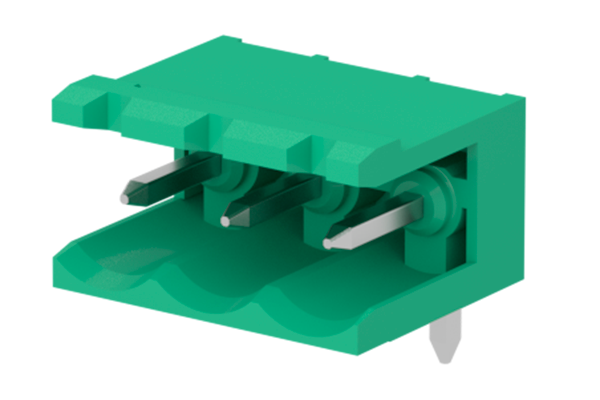

CIMXX9A5 | ![]() | Data Sheet | Header | 2 | 25 | 300V | 16A | 5.08 |
CIMXX9A6 | ![]() | Data Sheet | Header | 2 | 13 | 1000V | 16A | 10.16 |

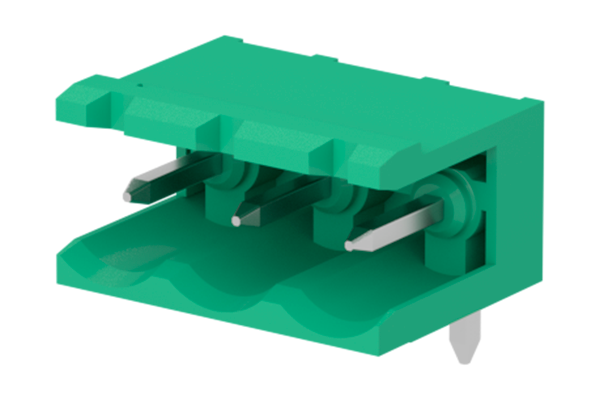

CIMXX9A7 | ![]() | Data Sheet | Header | 2 | 12 | 600V | 16A | 7.62 |
CIMXX9M1 | ![]() | Data Sheet | Header | 2 | 25 | 300V | 16A | 5 |
CIMXX9M2 | ![]() | Data Sheet | Header | 1 | 13 | 1000V | 15A | 10 |

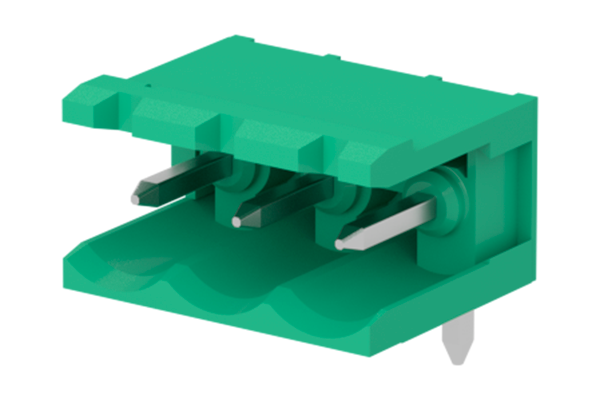

CIMXX9M5 | ![]() | Data Sheet | Header | 2 | 25 | 300V | 16A | 5.08 |
CIMXX9M6 | ![]() | Data Sheet | Header | 2 | 8 | 1000V | 16A | 10.16 |

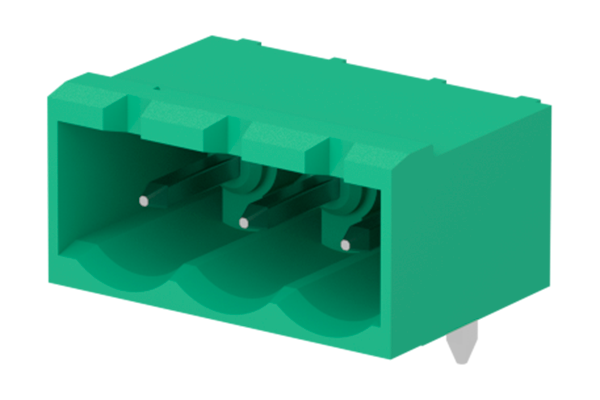

CIMXX9P1 | ![]() | Data Sheet | Header | 2 | 21 | 300V | 16A | 5 |

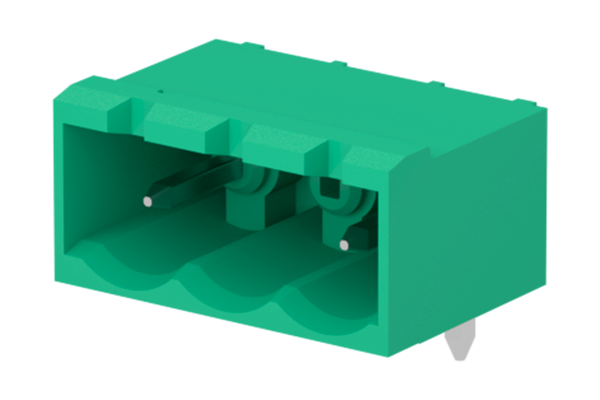

CIMXX9P2 | ![]() | Data Sheet | Header | 2 | 13 | 1000V | 16A | 10 |

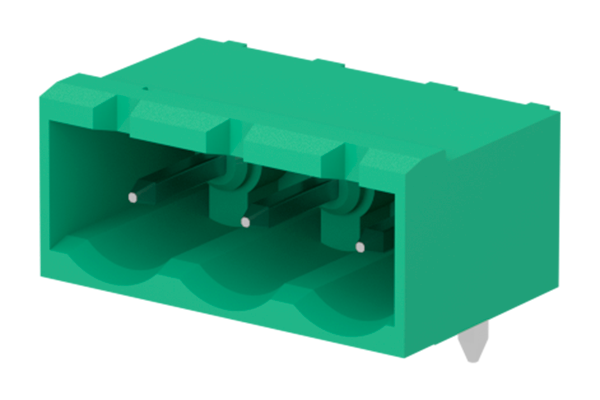

CIMXX9P3 | ![]() | Data Sheet | Header | 2 | 12 | 600V | 16A | 7.5 |
CIMXX9P5 | ![]() | Data Sheet | Header | 2 | 25 | 300V | 16A | 5.08 |
CIMXX9P6 | ![]() | Data Sheet | Header | 2 | 13 | 1000V | 16A | 10.16 |
CIMXX9P7 | ![]() | Data Sheet | Header | 2 | 12 | 600V | 16A | 7.62 |
CIMXX9V1 | ![]() | Data Sheet | Header | 2 | 24 | 300V | 16A | 5 |
CIMXX9V2 | ![]() | Data Sheet | Header | 2 | 12 | 1000V | 16A | 10 |

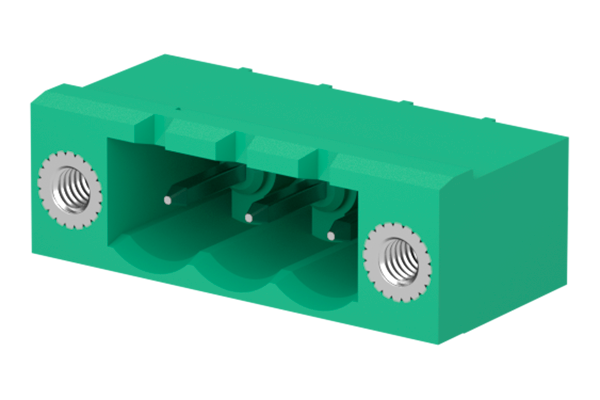

CIMXX9V5 | ![]() | Data Sheet | Header | 2 | 24 | 300V | 16A | 5.08 |

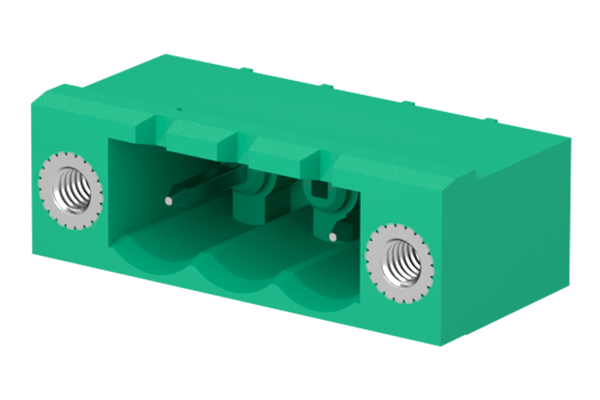

CIMXX9V6 | ![]() | Data Sheet | Header | 2 | 12 | 1000V | 16A | 10.16 |

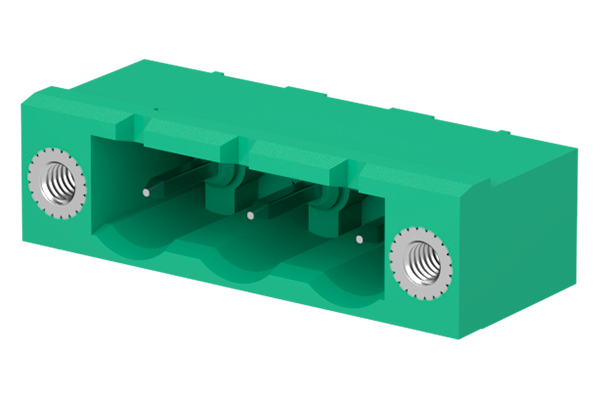

CIMXX9V7 | ![]() | Data Sheet | Header | 2 | 12 | 600V | 16A | 7.62 |
CPMXX0M1 | ![]() | Data Sheet | Header | 2 | 24 | 300V | 16A | 5 |
CPMXX0M2 | ![]() | Data Sheet | Header | 1 | 24 | 600V | 15A | 10 |

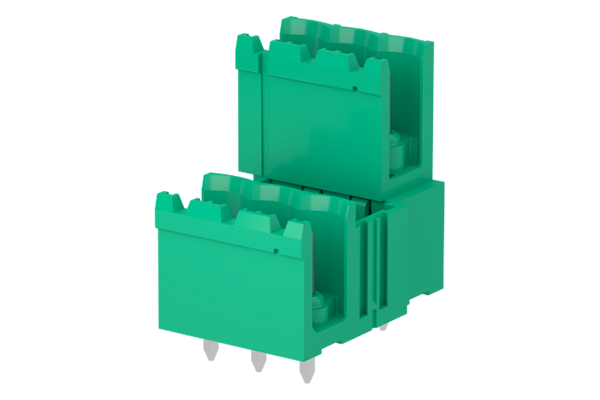

CPMXX0M5 | ![]() | Data Sheet | Header | 4 | 24 | 300V | 16A | 5.08 |

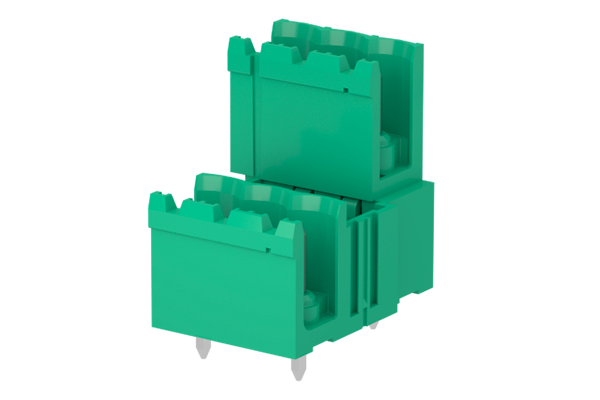

CPMXX0M6 | ![]() | Data Sheet | Header | 1 | 24 | 600V | 15A | 10.16 |
CRMXX0M1 | ![]() | Data Sheet | Header | 4 | 24 | 300V | 16A | 5 |

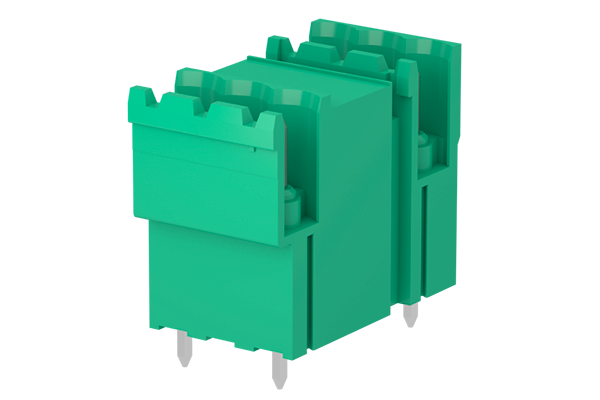

CRMXX0M2 | ![]() | Data Sheet | Header | 2 | 24 | 600V | 15A | 10 |

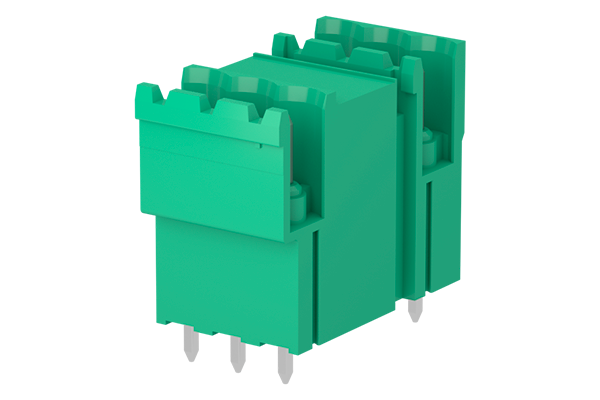

CRMXX0M5 | ![]() | Data Sheet | Header | 4 | 24 | 300V | 16A | 5.08 |
CRMXX0M6 | ![]() | Data Sheet | Header | 2 | 24 | 600V | 15A | 10.16 |

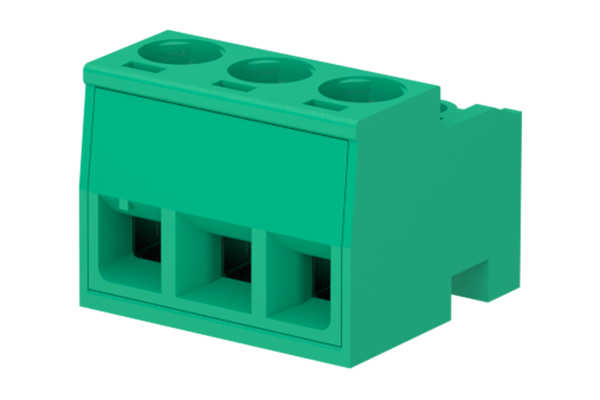

CSFXX001 | ![]() | Data Sheet | Plug | 2 | 25 | 300V | 12A | 5 |

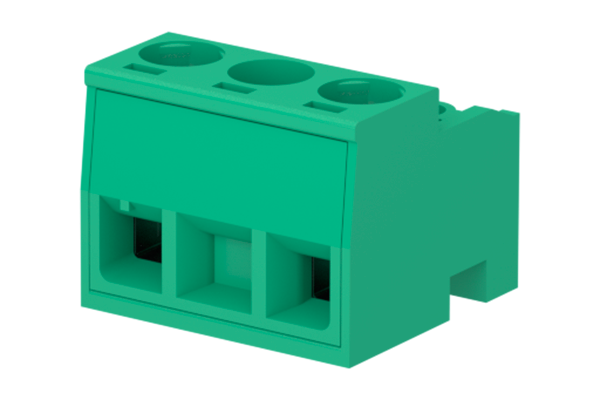

CSFXX002 | ![]() | Data Sheet | Plug | 2 | 13 | 1000V | 12A | 10 |

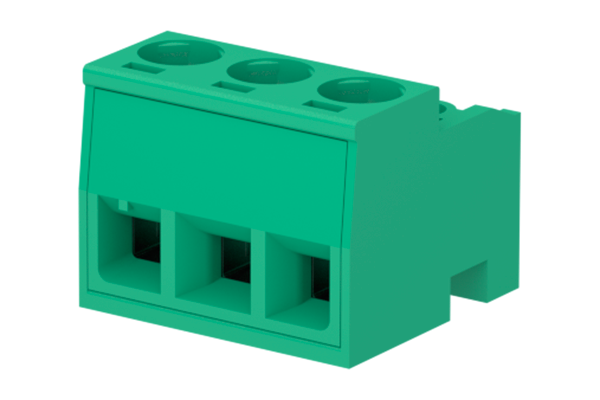

CSFXX091 | ![]() | Data Sheet | Plug | 2 | 25 | 300V | 11A | 5 |

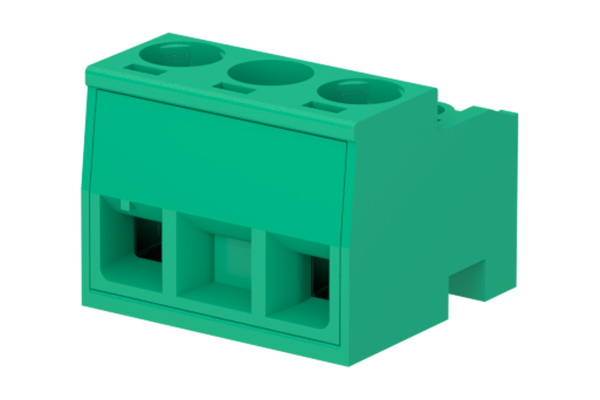

CSFXX092 | ![]() | Data Sheet | Plug | 2 | 13 | 1000V | 11A | 10 |

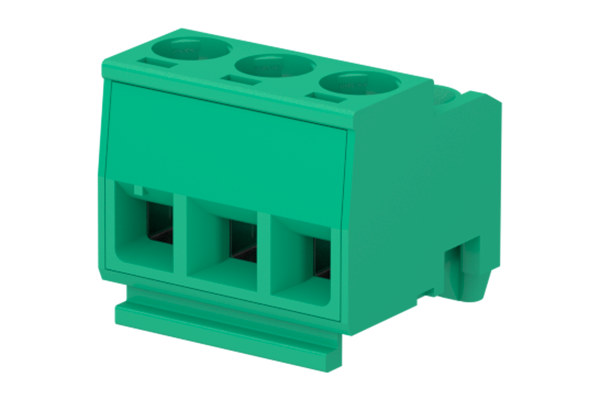

CSFXX0S1 | ![]() | Data Sheet | Plug | 2 | 25 | 300V | 11A | 5 |

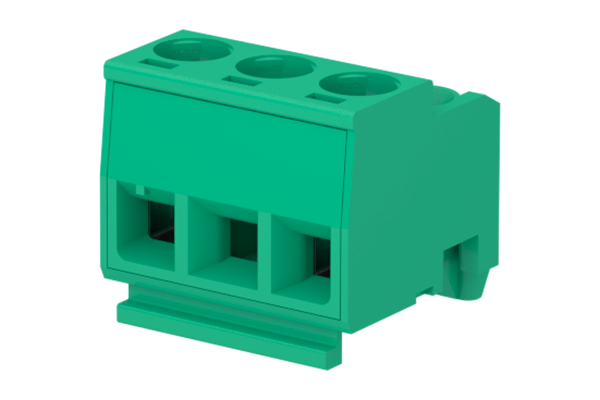

CSFXX0S2 | ![]() | Data Sheet | Plug | 2 | 6 | 1000V | 11A | 10 |

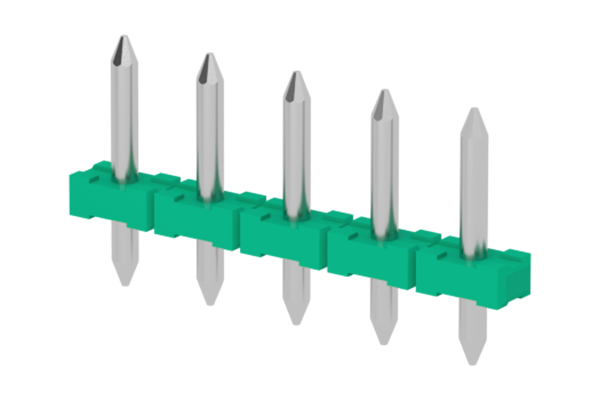

CSMXX0A1 | ![]() | Data Sheet | Header | 1 | 25 | 300V | 12A | 5 |

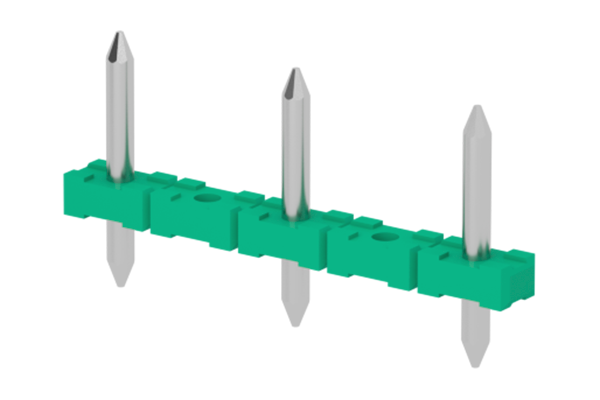

CSMXX0A2 | ![]() | Data Sheet | Header | 2 | 13 | 1000V | 12A | 10 |

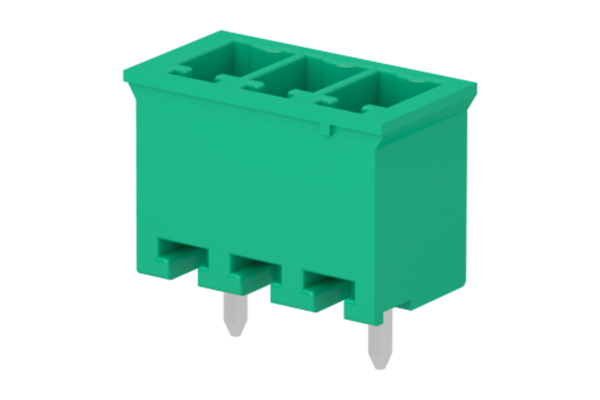

CTMXX0P7 | ![]() | Data Sheet | Header | 2 | 13 | 600V | 11A | 7.62 |

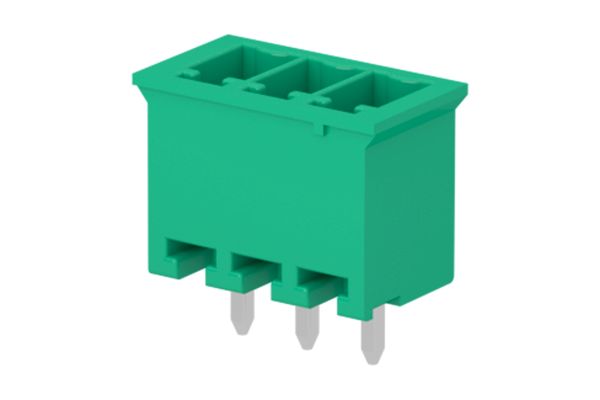

CTMXX0P8 | ![]() | Data Sheet | Header | 2 | 25 | 300V | 11A | 3.5 |
CTMXX0P9 | ![]() | Data Sheet | Header | 2 | 13 | 600V | 11A | 7 |

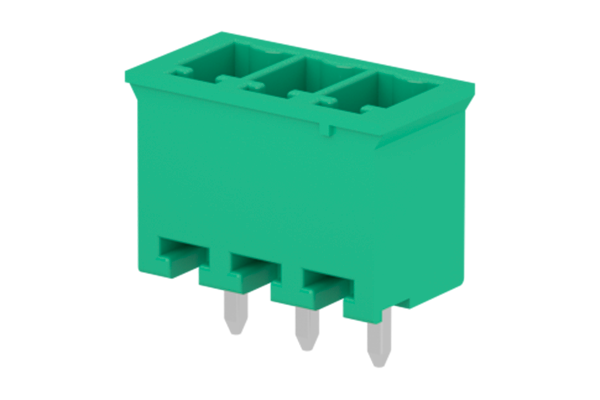

CTMXX0PT | ![]() | Data Sheet | Header | 2 | 25 | 300V | 11A | 3.81 |
CTMXX9P7 | ![]() | Data Sheet | Header | 2 | 13 | 600V | 11A | 7.62 |
CTMXX9P8 | ![]() | Data Sheet | Header | 2 | 25 | 300V | 11A | 3.5 |

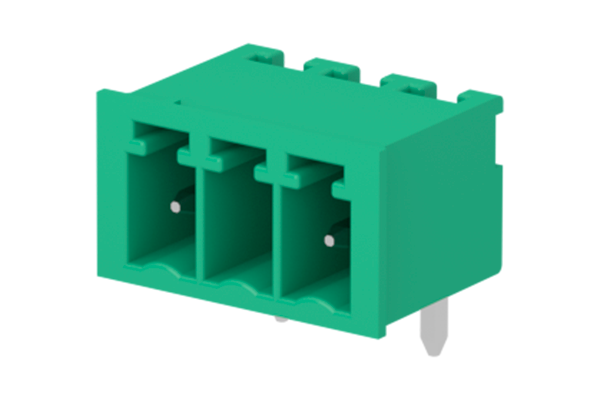

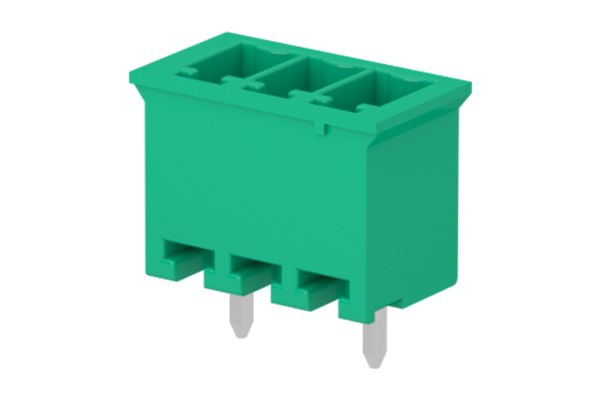

CTMXX9P9 | ![]() | Data Sheet | Header | 2 | 13 | 600V | 11A | 7 |

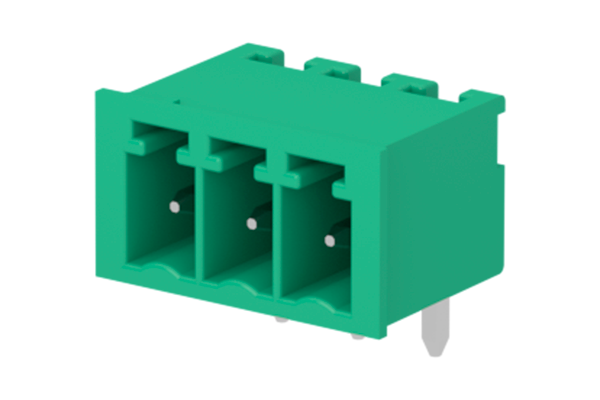

CTMXX9PT | ![]() | Data Sheet | Header | 2 | 25 | 300V | 11A | 3.81 |

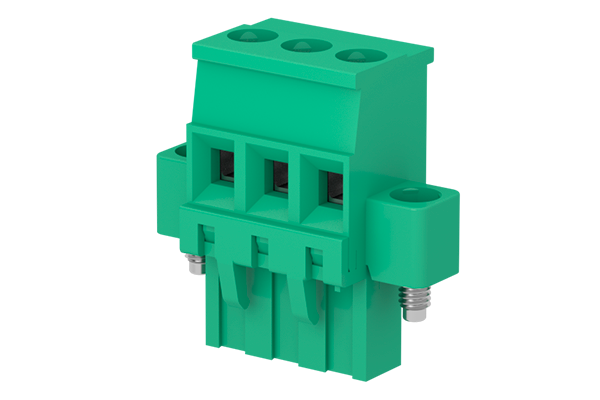

CVFXX0D1 | ![]() | Data Sheet | Plug | 2 | 8 | 300V | 16A | 5 |

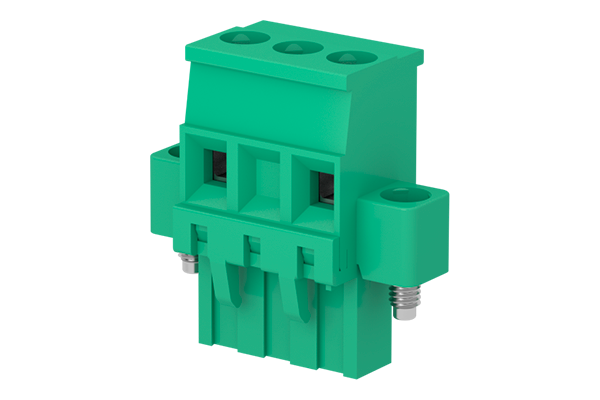

CVFXX0D2 | ![]() | Data Sheet | Plug | 2 | 5 | 1000V | 16A | 10 |
CVFXX0D5 | ![]() | Data Sheet | Plug | 2 | 8 | 300V | 16A | 5.08 |
CVFXX0D6 | ![]() | Data Sheet | Plug | 2 | 5 | 1000V | 16A | 10.16 |

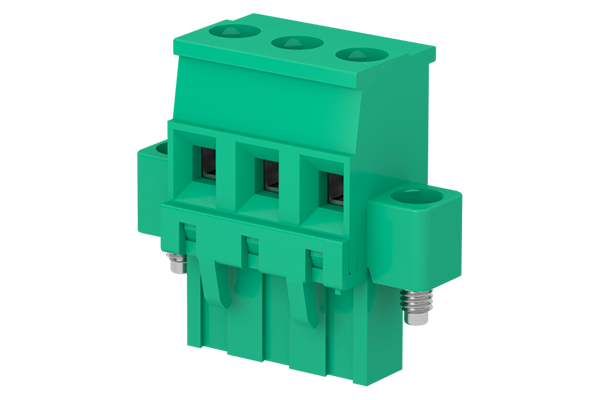

CVFXX0D7 | ![]() | Data Sheet | Plug | 2 | 12 | 1000V | 16A | 7.62 |
CVFXX0L1 | ![]() | Data Sheet | Plug | 2 | 25 | 300V | 16A | 5 |
CVFXX0L2 | ![]() | Data Sheet | Plug | 2 | 13 | 1000V | 16A | 10 |
CVFXX0L3 | ![]() | Data Sheet | Plug | 2 | 12 | 300V | 16A | 7.5 |

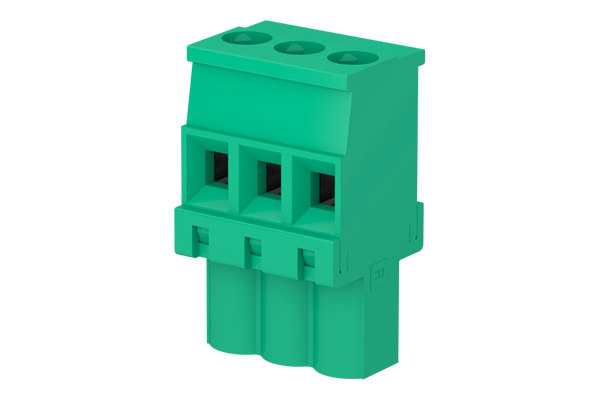

CVFXX0L5 | ![]() | Data Sheet | Plug | 2 | 25 | 300V | 16A | 5.08 |

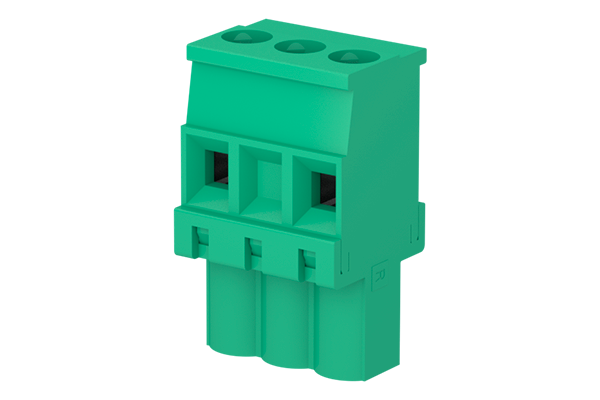

CVFXX0L6 | ![]() | Data Sheet | Plug | 2 | 13 | 1000V | 16A | 10.16 |

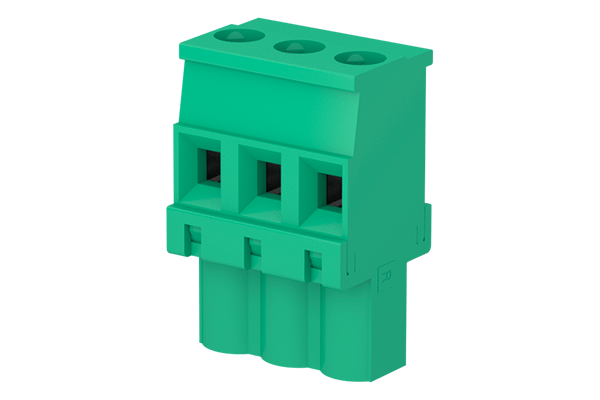

CVFXX0L7 | ![]() | Data Sheet | Plug | 2 | 13 | 1000V | 16A | 7.62 |
CVFXX0M1 | ![]() | Data Sheet | Plug | 2 | 13 | 300V | 15A | 5 |
CVFXX0M2 | ![]() | Data Sheet | Plug | 1 | 2 | 1000V | 15A | 10 |

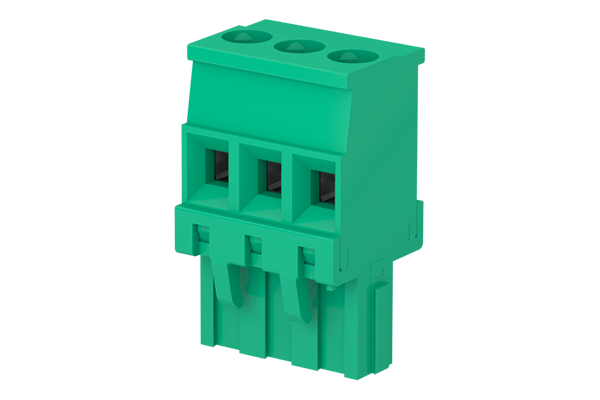

CVFXX0M5 | ![]() | Data Sheet | Plug | 2 | 13 | 300V | 15A | 5.08 |
CVFXX0M6 | ![]() | Data Sheet | Plug | 1 | 1 | 1000V | 15A | 10.16 |
CVFXX0R1 | ![]() | Data Sheet | Plug | 2 | 25 | 300V | 16A | 5 |

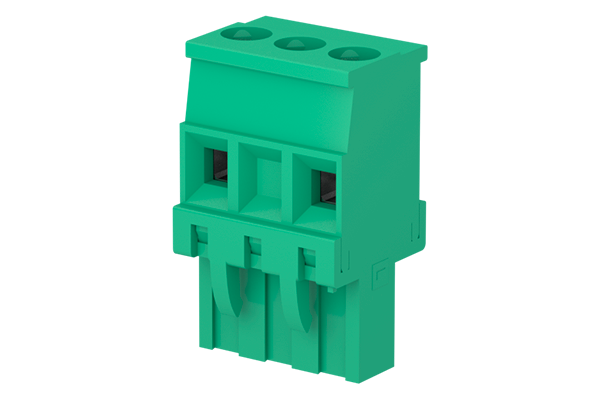

CVFXX0R2 | ![]() | Data Sheet | Plug | 2 | 13 | 1000V | 16A | 10 |
CVFXX0R3 | ![]() | Data Sheet | Plug | 2 | 12 | 300V | 16A | 7.5 |

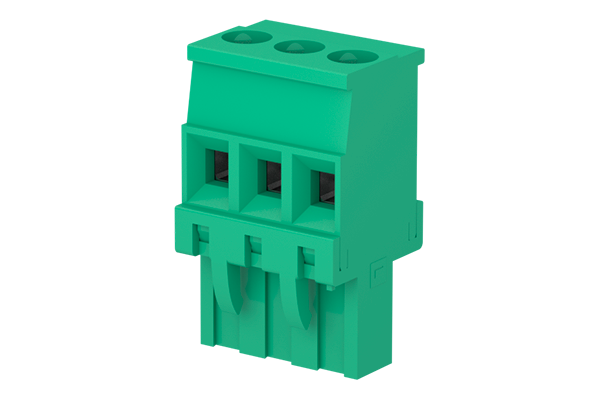

CVFXX0R5 | ![]() | Data Sheet | Plug | 2 | 25 | 300V | 16A | 5.08 |
CVFXX0R6 | ![]() | Data Sheet | Plug | 2 | 13 | 1000V | 16A | 10.16 |

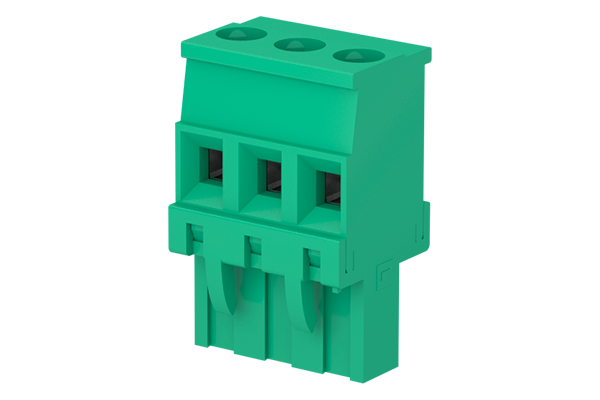

CVFXX0R7 | ![]() | Data Sheet | Plug | 2 | 12 | 1000V | 16A | 7.62 |
CVFXX0S1 | ![]() | Data Sheet | Plug | 2 | 8 | 300V | 16A | 5 |

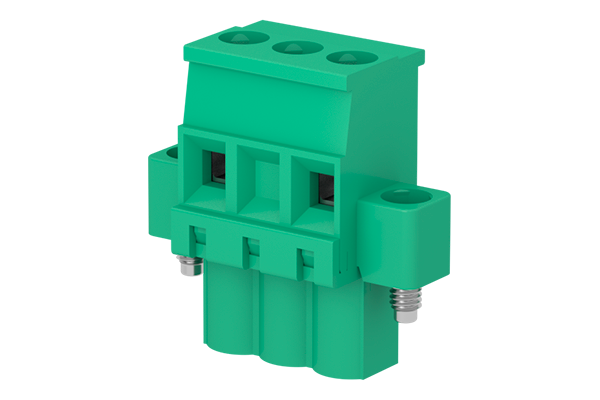

CVFXX0S2 | ![]() | Data Sheet | Plug | 2 | 4 | 1000V | 16A | 10 |

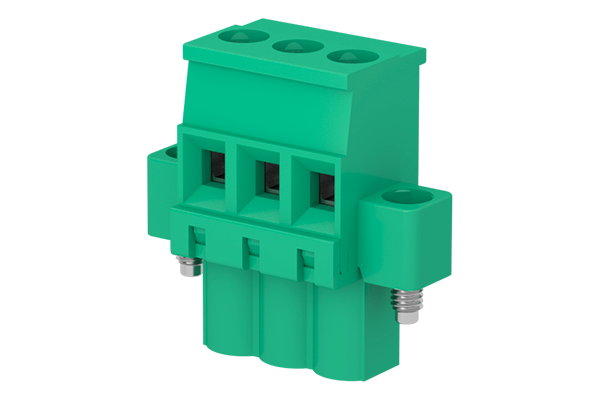

CVFXX0S5 | ![]() | Data Sheet | Plug | 2 | 8 | 300V | 16A | 5.08 |
CVFXX0S6 | ![]() | Data Sheet | Plug | 2 | 4 | 1000V | 16A | 10.16 |

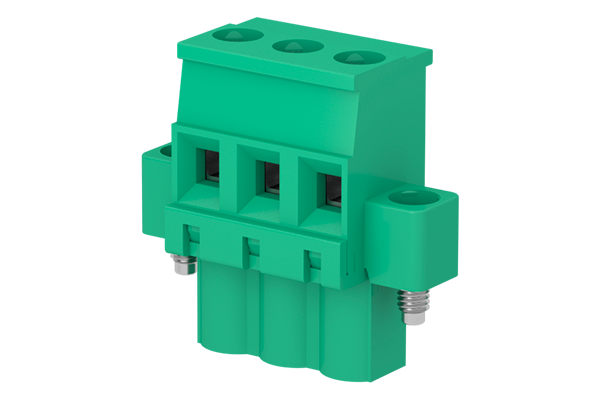

CVFXX0S7 | ![]() | Data Sheet | Plug | 2 | 4 | 1000V | 16A | 7.62 |
CVFXX0W1 | ![]() | Data Sheet | Plug | 2 | 13 | 300V | 15A | 5 |

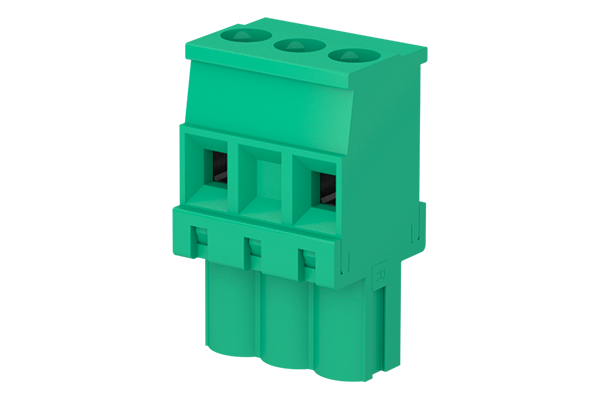

CVFXX0W2 | ![]() | Data Sheet | Plug | 1 | 4 | 1000V | 15A | 10 |

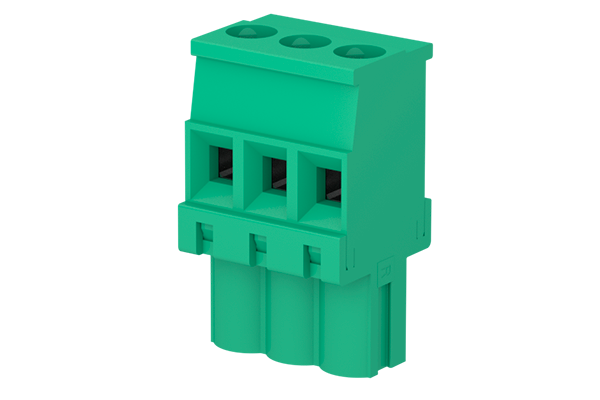

CVFXX0W5 | ![]() | Data Sheet | Plug | 2 | 13 | 300V | 15A | 5.08 |
CVFXX0W6 | ![]() | Data Sheet | Plug | 1 | 1 | 1000V | 15A | 10.16 |
